详细介绍
系统组成
控制对象系统

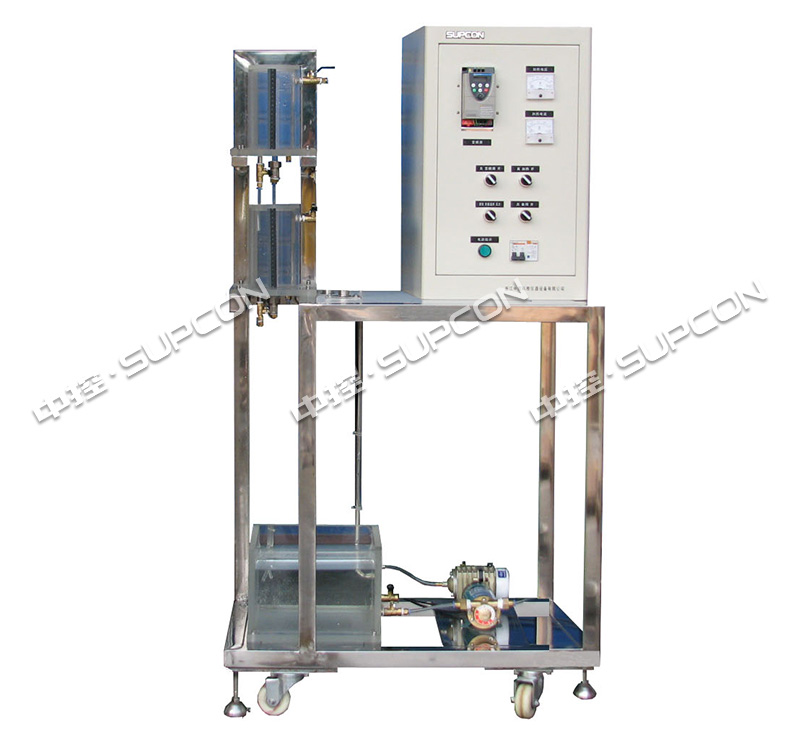

该实验装置包括一组有机玻璃两容水箱，每个水箱装有液位传感变送器；同时具有两路供水系统，一路由动力水泵、进口比例阀组成，另一路由变频调速器、动力水泵组成，通过阀门切换，任何一组供水可以到达任何一个水箱。
控制系统
带远程485通讯的数据采集与控制的A/D与D/A转换模块；
智能仪表控制器：AI818控制仪表或C1000无纸纪录调节仪；
西门子可编程逻辑控制器(S7-200等)
软件系统
DDC系统实验软件
仪表系统实验软件
PLC系统实验软件
MCGS5.5监控与组态软件
设备其他指标
供电电源：交流电，单相三线220V
最大功耗：1KW
设备尺寸：1450×600×1500
实验系列
基于上述实验装置可完成以下控制实验，具体包括：
过程控制系统组成认识实验
过程控制系统的组成、硬件认识与信号连接操作
智能仪表的操作与参数设定
传感变送器的校正(零点迁移与量程调整)
进口比例阀的校正与特性测试
变频调速机构的特性测试
液位控制系列实验
单容液位对象的特性测试
单容液位对象的单回路PID控制
双容液位对象的特性测试
双容液位对象的单回路PID控制
上下水箱的液位串级控制
单容或双容液位的位式控制
单容或双容液位的模糊控制
上下水箱液位的超弛控制
